Le flux temps réel utilise la transmission internet en streaming ce qui permet de recevoir dans le logiciel les transactions boursières au moment même où elles sont exécutées en bourse.
Axial Finance les enregistre en mémoire et met à jour graphiques, tableaux et listes affichées dans le module Ecran Graphiques.
Selon les abonnements souscrits, le flux transmet les cours et transactions des valeurs du type Actions, Indices, Trackers, Futures, et Matières premières des places boursières.
A l'abonnement au flux temps réel, l'utilisateur reçoit un identifiant et un mot de passe à saisir dans le logiciel par la procédure décrite au paragraphe Saisie de l'identifiant et du mot de passe.

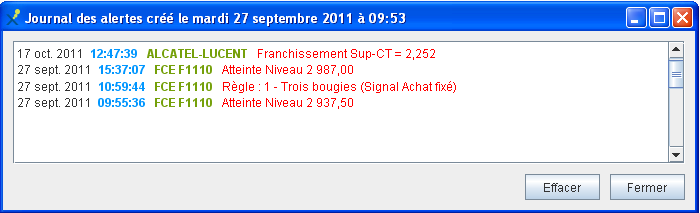

Pendant le fonctionnement en temps réel, un système d'alertes paramétrable permet d'informer immédiatement quand un évênement important se produit.
Le flux temps réel transmet pour chaque valeur les données suivantes :
L'identification de la valeur
Le prix, l'heure et le volume de chaque transaction
Le volume échangé cumulé depuis l'ouverture de la séance
Le prix d'ouverture de la séance
Le prix le plus haut de la séance
Le prix le plus bas de la séance
Le prix de clôture de la veille
Le prix, l'heure et le volume de la meilleure offre
Le prix, l'heure et le volume de la meilleure demande
et en plus pour les valeurs de type Action, le carnet d'ordres :
Le prix des 5 meilleures offres
Le nombre d'ordres pour ces 5 meilleures offres
Le volume des 5 meilleures offres
Le prix des 5 meilleures demandes
Le nombre d'ordres pour ces 5 meilleures demandes
Le volume des 5 meilleures demandes
La configuration de l'écran se définit comme expliqué au paragraphe Présentation graphique en multi fenêtrage
Exemple d'organisation de l'écran de travail :
 |
Pour démarrer le flux temps réel, cliquer sur le bouton
en haut à droite de . Ce bouton passe au vert dès que le temps réel démarre.
Pour interrompre le flux temps réel, cliquer sur le bouton
en haut à droite
de . Ce bouton repasse au rouge.

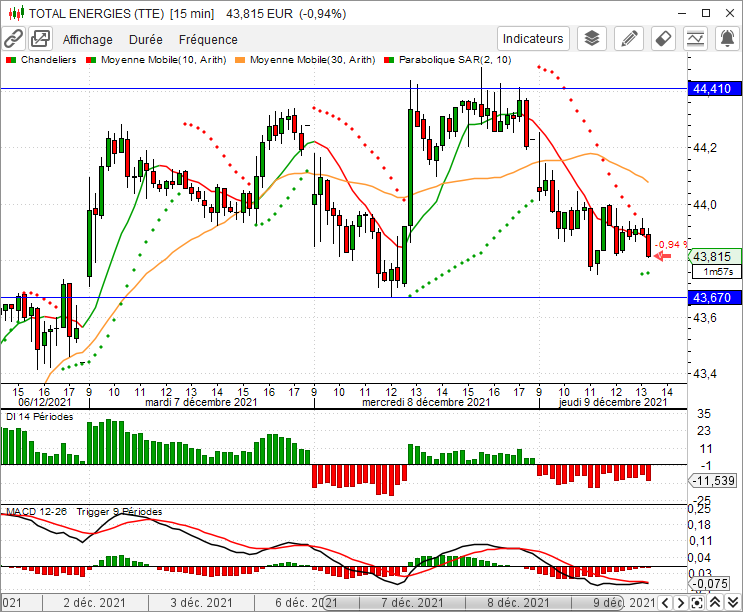

Pour suivre en temps réel l'évolution des cours dans une fenêtre graphique, il faut sélectionner une durée "Intraday" (en durée "Journalier", certaines options du menu ne sont pas accessibles car non applicables).

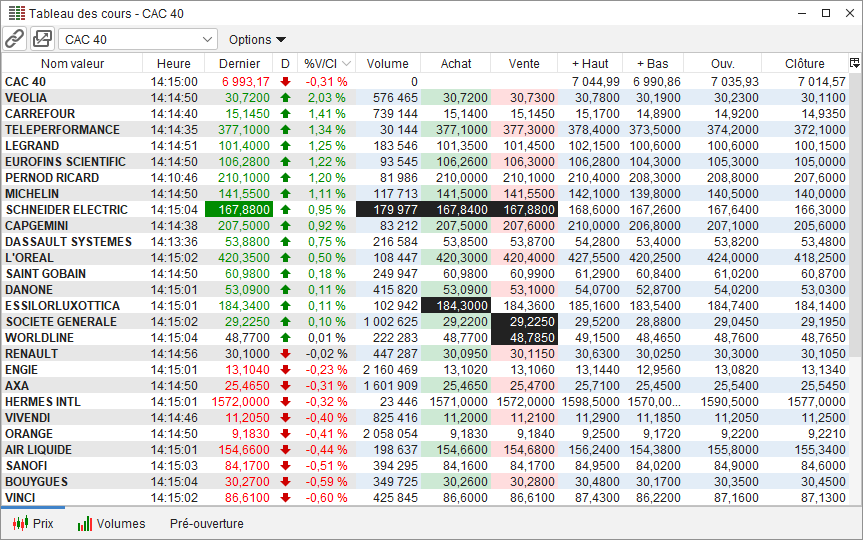

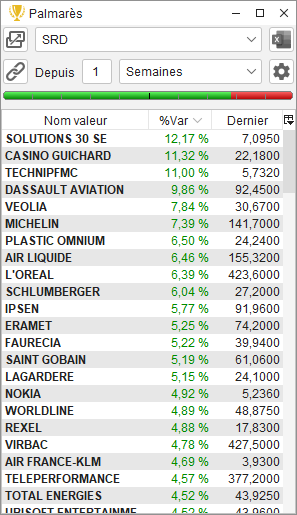

Le tableau dynamique affiche sous plusieurs formes les données transmises dans le flux temps réel pour une liste de valeurs.
Il est possible de choisir d'afficher les valeurs :
d'un indice de la place boursière sélectionnée dans la liste des valeurs,
ou bien d'une liste personnelle.
Pour ouvrir le tableau dynamique, cliquer sur le bouton
du menu de
.
Pour masquer le tableau dynamique cliquer à nouveau sur le bouton précédent ou bien sur la croix en haut à droite de la fenêtre du tableau dynamique.
Le tableau dynamique peut être affiché dans la zone occupée par
ou bien dans le cas
de plusieurs écrans, dans une fenêtre détachée de cette zone à un endroit quelconque de ces écrans.
Pour détacher ou rattacher le tableau dynamique de la zone occupée par
, cliquer sur le bouton
en haut à gauche de sa fenêtre.
Les informations du tableau dynamique sont affichées dans trois pages différentes sélectionnables par une boite à onglets située en bas du tableau :
Page pour le suivi de la dernière transaction, de la meilleure offre et de la meilleure demande
Page pour le suivi spécifique des volumes durant la séance et en particulier la détection des volumes anormaux
Page pour le suivi de l'offre et de la demande avant l'ouverture de la bourse
 |
Le tableau dynamique comprend les éléments suivants :
Dans sa partie supérieure, un menu de fonctions avec :
Le bouton
pour détacher ou rattacher la fenêtre.
Deux boutons et pour choisir une liste de valeurs parmi les listes personnelles de l'utilisateur ou bien parmi les indices de la bourse sélectionnée dans la liste des valeurs.
Une liste déroulante pour sélectionner la liste de valeurs à afficher.
Une case à cocher pour activer le classement automatique des lignes du tableau dynamique par rapport à la colone selectionnée. Dans ce cas, la colonne sélectionnée apparaît alors avec une entête en caractères gras accompagnée d'une flèche verticale précisant le sens du classement.
Une série de 4 boutons de fonction pour commander les opérations les plus fréquemment effectuées :
 |
pour ouvrir la fenêtre de programmation des alertes de la valeur sélectionnée dans la table à l'onglet |
 |
pour ouvrir le bloc notes de la valeur sélectionnée dans la table à l'onglet |
 |
pour ouvrir la fenêtre de gestion des listes personnelles |
 |
pour ouvrir la fenêtre de définition de la configuration des colonnes de la table à l'onglet |
Quand le flux temps réel est ouvert, à chaque changement du dernier cours, du volume cumulé, du cours le plus haut, du cours le plus bas, du prix de l'offre ou du prix de la demande, la vidéo s'inverse dans la case correspondante du tableau pendant une fraction de seconde pour attirer l'attention.
A la fermeture du flux, les données présentes à cet instant sont conservées en mémoire jusqu'à la réouverture suivante
Dans la colonne à droite du dernier cours, une flèche verticale de couleur verte, noire ou rouge, caractérise le sens de la variation du cours par rapport au cours de clôture de la veille, respectivement hausse, égalité ou baisse.
En double-cliquant sur une ligne du tableau dynamique, les cours de la valeur s'affichent automatiquement dans la fenêtre graphique sélectionnée.
Cette page permet de suivre l'évolution des volumes pendant la séance et d'être informé immédiatement en cas d'évolution inhabituelle (voir la description au paragraphe ci-après Suivi en temps réel de l'évolution des volumes).
Cliquer sur le bouton
du menu du tableau dynamique pour ouvrir la fenêtre de gestion des
listes personnelles.
La procédure de gestion des listes personnelles est décrite au paragraphe Création et Mise à jour des Listes Personnelles.

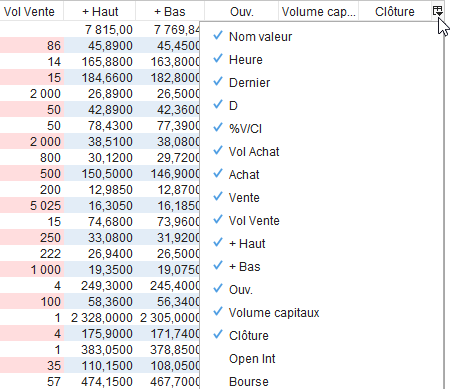

Les colonnes de la page peuvent être sélectionnées pour n'afficher que les colonnes souhaitées. Cette configuration des colonnes est attachée au tableau dynamique d'une configuration graphiques et donc spécifique de ce tableau.
 |
Les positions des colonnes affichées peuvent être interverties dans la table en sélectionnant leur entête et en les glissant horizontalement. Ces positions sont conservées en mémoire. |
Les colonnes des pages et ne sont pas configurables.
Les lignes du tableau dynamique aux pages et peuvent être triées automatiquement par ordre croissant ou décroissant en cliquant sur l'entête de la colonne qui détermine les données par rapport auxquelles le tri sera effectué.
Ce tri est automatique quand la case est cochée. Dans ce cas, à chaque arrivée de nouvelles données dans le flux temps réel, les lignes seront réordonnées. Par exemple, si la colonne Ecart en % a été sélectionnée pour le tri, les valeurs seront systématiquement triées par écarts en % croissant ou décroissant.
Pour chaque valeur de la page , on peut enregistrer un commentaire personnel dans un bloc notes :
Sélectionner la ligne de la valeur dans le tableau.
Cliquer avec le bouton droit de la souris pour ouvrir le menu contextuel et choisir l'option
, ou bien cliquer sur le bouton
.
Une fenêtre de dialogue s'ouvre pour enregistrer ou modifier un commentaire (2000 caractères maximum).
Quand un commentaire est présent dans le bloc notes, une icône s'inscrit à droite du nom de la valeur dans le tableau dynamique.
Axial Finance est doté de plusieurs dispositifs permettant de déclencher des alertes en temps réel :
A la page , on peut définir pour chaque valeur des conditions d'alerte basées sur l'évolution des cours.
A la page , on peut programmer des alertes basées sur l'évolution des volumes pendant la séance.

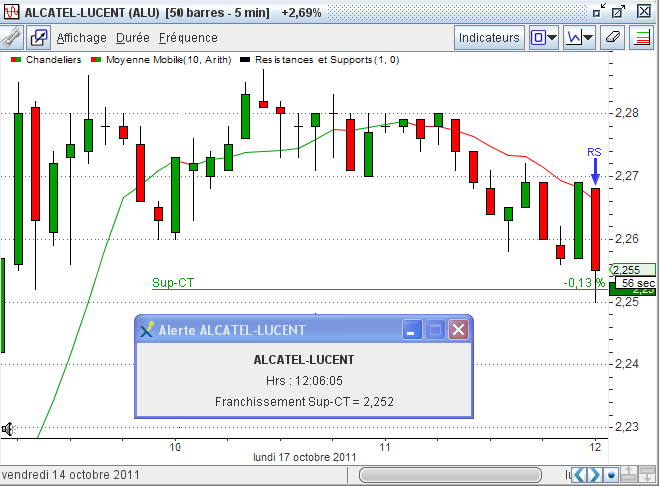

Dans chaque fenêtre graphique, on peut activer une alerte quand le cours franchit un des six niveaux de résistance et support (niveaux définis dans le graphique même ou bien dans le module ).
Dans chaque fenêtre graphique, on peut choisir un signal ou une règle de screening en bibliothèque et obtenir une alerte quand la condition correspondante est satisfaite.
En outre, dans chaque fenêtre graphique, il est possible de définir des niveaux supplémentaires de prix pour en détecter le franchissement.

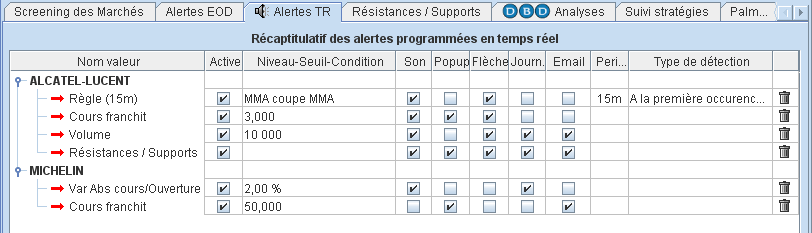

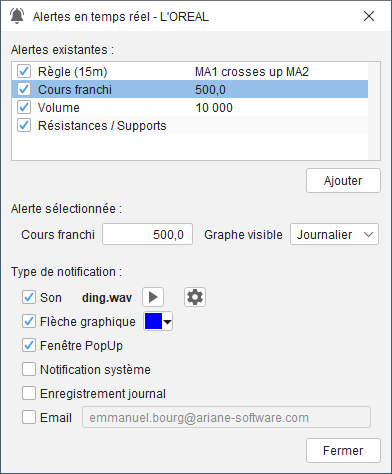

Pour chaque dispositif d'alerte, on définit de façon indépendante la façon dont l'alerte est notifiée :
|

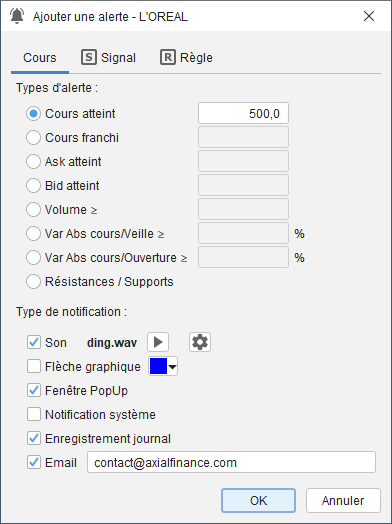

Pour chaque valeur du tableau dynamique de la page , une alerte peut être déclenchée quand une des conditions suivantes est réalisée :
Le franchissement d'un niveau de prix à la hausse ou à la baisse
La variation du cours est supérieur à un pourcentage
Le volume cumulé du jour dépasse un seuil
Le prix de la meilleure demande est supérieur à un certain niveau
Le prix de la meilleure offre est inférieur à un certain niveau
 |
|
Quand une alerte est activée pour une valeur, son nom s'inscrit en couleur marron dans le tableau dynamique pour rappeler l'activation en cours.
Dans le cas de la sélection de l'option , les niveaux inférieur et/ou supérieur sont indiqués par une ligne horizontale pointillée dans le graphique de la valeur.
Voir au chapitre ci-après Alertes sur volumes importants
Six niveaux de résistance et support sont prévus pour chaque valeur, niveaux pouvant être définis depuis :
chaque fenêtre graphique en cliquant sur le bouton
le module dans la table des Résistances/Support
le module
Quand le cours en temps réel franchit à la baisse un des niveaux de support ou bien franchit à la hausse un des niveaux de résistance, l'alerte est déclenchée.
 |
Pour activer ou désactiver ce type d'alerte et définir le mode de notification :
|
Quand un niveau a été franchi, une temporisation de 5 minutes est appliquée avant la prise en compte d'un nouveau franchissement de ce niveau.
Voir au chapitre ci-après Détection de signaux et règles en temps réel
En plus des six niveaux de résistance et support, Axial Finance permet d'ajouter un nombre quelconque de niveaux d'alerte dans la fenêtre graphique.
 |
|
Exemple d'affichage dans le graphique avec un niveau de chaque type :
La lettre R à gauche du trait rappelle qu'il s'agit d'un niveau de résistance et S un niveau de support.
En plaçant le marqueur de la souris au-dessus d'un niveau, le prix de ce niveau s'affiche à coté des lettres R ou S.
Pour modifier un niveau, deux méthodes possibles :
Sélectionner le niveau avec la souris, puis en appuyant avec le bouton gauche glissser verticalement pour définir un autre prix.
Double cliquer sur le niveau pour ouvrir la fenêtre de dialogue précédente et modifier le prix, le style ou la couleur.
Pour supprimer un niveau, sélectionner ce niveau avec la souris, puis ouvrir le menu contextuel (clic bouton droit) et choisir l'option ou appuyer sur la touche Suppr du clavier.
Axial Finance dispose d'un système spécifique d'alerte sur les volumes pour détecter les valeurs dont les volumes échangés évoluent de façon inhabituelle pendant la séance de bourse.
Ce système permet de détecter trois évolutions inhabituelles :
A l'ouverture de la séance, quand le volume dépasse un certain seuil
Pendant la suite de la séance, quand le volume cumulé de la journée dépasse un certain seuil
Pendant la séance, quand apparaît une accélération importante des volumes échangés
Ce système d'alerte utilise la notion de volume de référence qui est égal à la moyenne des volumes journaliers sur une période donnée.
A la page cliquer sur le bouton en haut du tableau dynamique pour ouvrir la fenêtre de dialogue ci-dessous. Cette fenêtre comporte trois onglets :
 |
A l'onglet
|
 |
A l'onglet
|
 |
A l'onglet pour le paramètrage du dépassement en séance et de l'accélération des volumes.
|
Par exemple, soit une période de 5 minutes, une pente de 10 et un volume de référence de 1200000. La variation journalière moyenne est de 2353 titres par minutes (quand la séance dure 510 minutes). L'alerte sur accélération sera déclenchée si au cours des 3 dernières périodes (soit les 15 dernières minutes) la variation de volume dépasse 23530 titres par minute.

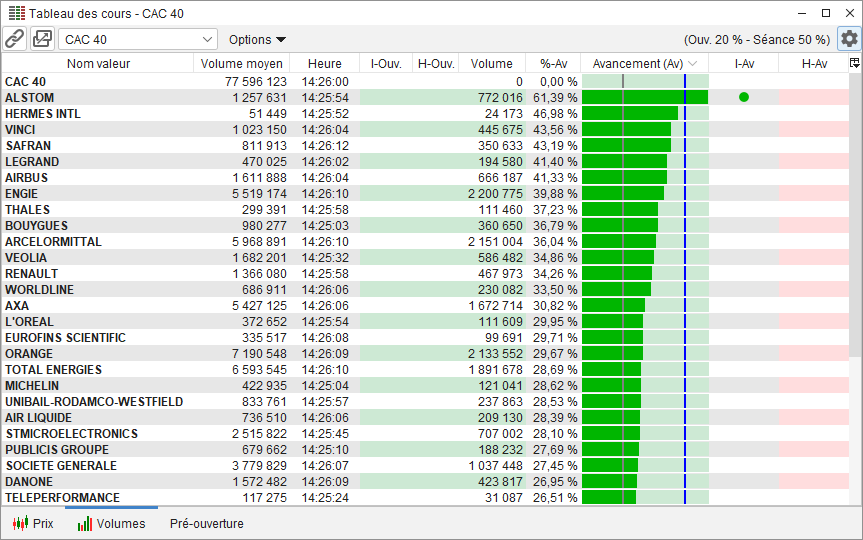

Sélectionner l'onglet du tableau dynamique pour afficher la page ci-dessous.
Ce tableau présente pour chaque valeur :
La colonne indiquant le volume de référence calculé sur la période définie par l'utilisateur.
La colonne dans laquelle un point vert
s'affiche quand une alerte pendant l'ouverture est déclenchée.
La colonne à droite de la précédente, indique l'heure du dernier volume cumulé.
La colonne indique le dernier volume cumulé de la séance.
La colonne donne le pourcentage du volume cumulé par rapport au volume de référence.
La colonne montre l'avancement du volume cumulé avec les informations suivantes :
La zone grisée en fond indique le volume de référence
La zone verte montre le volume cumulé de la séance
La barre verticale noire indique la position du ratio spécifié pour l'alerte à l'ouverture. Cette barre n'est pas présente si ce mode d'alerte n'est pas activé
La barre verticale bleue indique la position du ratio spécifié pour l'alerte en séance
La colonne à droite de la précédente affiche un point vert
quand une alerte de dépassement pendant la séance est déclenchée.
La colonne à droite de la précédente donne l'heure de l'alerte du dépassement pendant la séance.
La colonne affiche un point vert
quand une alerte sur accélération est détectée. Ce point vert disparaît quand l'accélération diminue
en dessous de la pente définie.
La colonne à droite de la précédente donne l'heure de l'alerte sur accélération. En cas de plusieurs dépassements successifs, l'heure du dernier dépassement reste affichée.
Pour analyser en détail les transactions réalisées ainsi que le carnet d'ordres Axial Finance dispose des possibilités suivantes :
L'affichage du carnet d'ordres dans le graphique des cours ou dans une fenêtre indépendante
L'affichage de la liste des transactions de la séance
Un graphique en temps réel caractérisant la pression acheteuse et vendeuse
Le carnet d'ordres permet de consulter en temps réel les meilleures offres et les meilleures demandes.

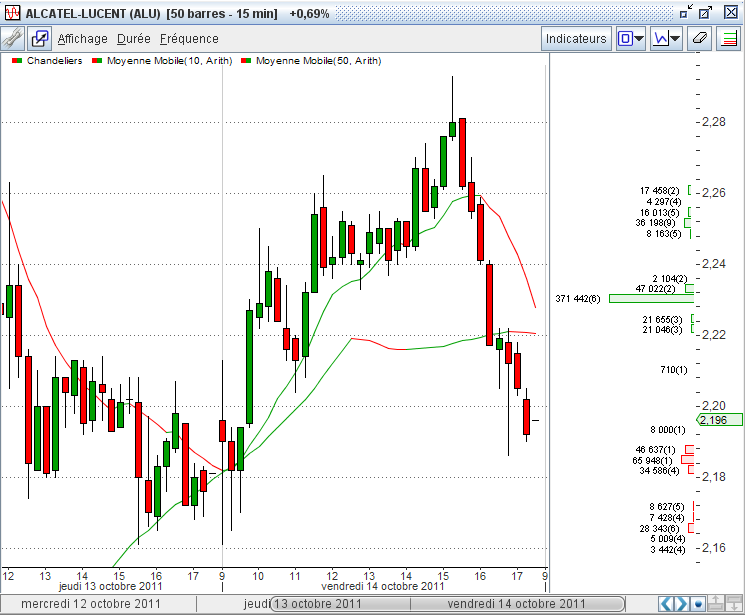

Pour afficher le carnet d'ordres dans le graphique, choisir l'option au menu de la fenêtre graphique.
Le carnet s'affiche sous la forme d'un histogramme horizontal avec :
un rectangle de couleur verte pour les offres au même prix, avec l'indication du nombre d'ordres et de la quantité totale de titres
un rectangle de couleur rouge pour les demandes d'achat au même prix, avec l'indication du nombre d'ordres et de la quantité totale de titres
Les indications du nombre d'ordres et des quantités totales de titres peuvent être supprimées. Au menu général choisir l'option pour ouvrir la fenêtre de définition des informations affichées (onglet ).
 |

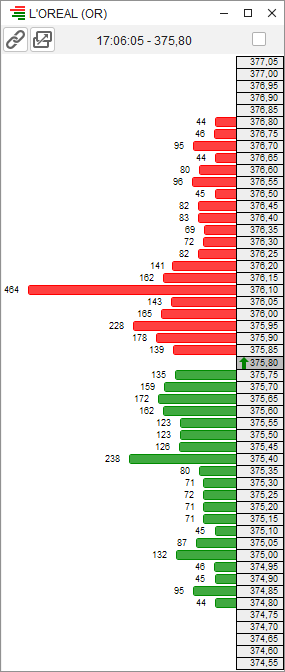

Le carnet d'ordres est présenté sous la forme d'un histogramme horizontal. Il affiche :
|
Quand une liste de transactions est ouverte, Axial Finance présente en temps réel dans une table toutes les transactions depuis le début de la séance.
 |
Un code de couleur permet d'identifier le sens de l'évolution des échanges :
|
Ouvrir la fenêtre de sélection et de paramétrage des courbes et indicateurs du graphique et sélectionner l'onglet
Dans la liste déroulante sélectionner l'option .
Exemple de graphique :
Ce graphique présente pour la journée en cours le cumul des transactions par tranches de temps égales à fréquence du graphique. Chaque tranche de temps est indiquée par une ligne noire verticale variant du cours le plus haut au cours le plus bas pendant cette tranche. Cette variation de prix est décomposée en variations élémentaires paramétrables par l'utilisateur.
A la hauteur de chaque variation élémentaire de prix, Axial Finance affiche le volume de la transaction au moyen d'un rectangle horizontal, rectangle dont la longueur est proportionnelle au volume. Seules les transactions correspondant à un changement de prix sont retenues.
A chaque niveau de prix, les rectangles sont ajoutés horizontalement bout à bout, de part et d'autre de la ligne verticale selon que la variation de cours est une hausse ou en baisse.
Fréquence du graphique : Choisir la fréquence de 1 minute à 4 heures au menu de la fenêtre graphique.
Dans la fenêtre de sélection et de paramétrage des courbes et indicateurs du graphique :
Définir dans le champ de saisie la variation élémentaire de cours dans la devise de la valeur.
Définir dans le champ de saisie le volume minimum d'une transaction à retenir pour le calcul de la pression. Cette valeur minimum sert également à quantifier la largeur des rectangles représentant une transaction. Si par exemple ce minimum est fixé à 10000, une transaction portant sur 66000 titres sera représentée par un rectangle de 7 unités de largeur.
 |
Dans cet exemple, la variation unitaire des cours a été fixé à 1 Euro et le filtre volume à 5 contrats (cas du Future CAC 40). Durant la période de temps choisi, le cours varie entre 3658.50 et 3664.50 Euros. Cette période est donc découpée en 6 niveaux élémentaires. A chaque niveau élémentaire, on compte un certain nombre de transactions entrainant une variation du cours à la hausse ou à la baisse. Les transactions à la baisse sont représentées en rouge et celles à la hausse en vert. |
En suivant l'évolution en temps réel de ce graphique, la répartition instantannée des rectangles à la hausse et à la baisse ainsi que la largeur des rectangles indiquant l'importance des volumes échangés, on obtient à tout moment une mesure de la pression acheteuse ou vendeuse qui s'exerce sur le titre.
Au démarrage du flux temps réel, toutes les transactions de la journée depuis l'ouverture sont automatiquement téléchargées et utilisées pour construire le graphique de la séance en cours.
Pour obtenir un graphique de la pression acheteuse-vendeuse sur plusieurs séances :
Au menu général choisir l'option pour ouvrir la fenêtre de téléchargement (Remarque : pour effectuer ce téléchargement, le flux temps réel doit être arrêté).
Dans la liste déroulante définir le nombre de jours à télécharger (5 au maximum).
Selon les cas, choisir l'onglet , ou puis sélectionner dans la liste déroulante les valeurs à télécharger.
Cocher la case .
Cliquer sur le bouton .
Les signaux et les règles de screening de la bibliothèque d'Axial Finance peuvent être détectés en temps réel dans chaque fenêtre graphique.
Dès que la détection dans le graphique est activée, une icône en haut et au centre de la fenêtre graphique s'affiche pour rappeler cette activation :
dans le cas
d'un signal
dans le cas
d'une règle de screening
Axial Finance évalue en temps réel ce signal ou cette règle de screening à la fréquence choisie par l'utilisateur.
En cas de détection, la notification s'effectue d'une part comme décrit au paragraphe Notification des alertes, et d'autre part par l'affichage d'une flèche verticale dans le graphique à la hauteur du dernier cours.

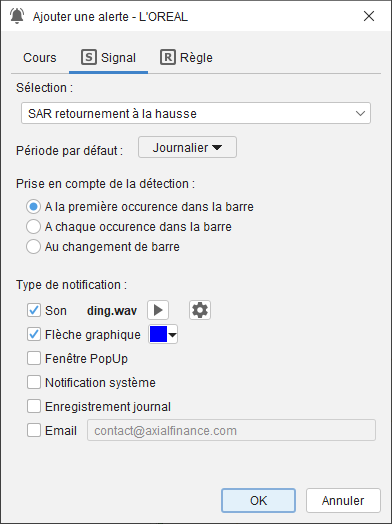

Afficher un graphique avec une durée Intradays puis cliquer sur le bouton
dans la barre d'icônes de la fenêtre ou bien sélectionner l'option
du menu de la fenêtre pour ouvrir la fenêtre de programmation de l'alerte.
 |
|
Selon le signal ou la règle de screening choisi, son évaluation peut être vraie à chaque fois ou très fréquemment. Dans ce cas, Axial Finance permet de filtrer les notifications pour ne retenir que celles réellement utiles. Le paramètrage de ce filtage s'effectue dans le cadre . Le paragraphe suivant explique les trois choix possibles : A chaque détection en temps réel, Au plus 1 fois toutes les n minutes ou Au changement de barre.
Axial Finance évalue à la fréquence choisie (de 1 à 60 secondes) si les conditions du signal ou de la règle de screening sont réunies, et dans le cas positif le notifie selon le mode défini.
Attention ce mode peut induire dans certain cas des notifications très nombreuses. Par exemple, si le graphique est en période de 15 minutes et que la fréquence de détection est de 5 secondes, il pourra y avoir pendant les 15 minutes de nombreuses détections positives en fonction des transactions reçues.
Ce mode permet de limiter le nombre de notifications pendant chaque période.
Dans ce mode, Axial Finance attend la fin de la période en cours et si à la dernière évaluation durant cette période est positive alors seulement la notification est transmise. Il convient de noter que les évaluations précédentes positives dans la période sont ignorées si la dernière évaluation est négative.
A chaque évaluation positive, une flèche verticale (contour bleu, intérieur blanc) est inscrite au-dessus du dernier cours. Cette flèche reste présente tant que la détection est confirmée.
Pendant la période en cours, si l'évaluation redevient négative, alors la flèche disparaît du graphique. Cette flèche apparaît et disparaît donc au rythme de la détection dans cette période en cours.
Au changement de période, la flèche passera en bleu plein et restera inscrite sur le cours devenu l'avant dernier du graphique si la dernière évaluation de la période terminée a été positive.
Exemple :
Axial Finance permet d'exporter les données du flux temps réel dans Excel (ou tout autre logiciel compatible avec Microsoft Dynamic Data Exchange).
Cette possibilité est fournie de base avec le logiciel et ne nécessite aucun apport de programme ni de plugin externe. Sa mise en route est automatique dès que le logiciel détecte la présence d'une feuille Excel ouverte.
Cette fonctionnalité n'est possible que sous Windows.
Afficher dans la page la liste des valeurs à exporter dans Excel
Ouvrir une feuille Excel
Sélectionner la cellule du tableau dynamique à exporter dans Excel et copier son contenu en appuyant simultanément sur les touches Ctrl+C ou bien ouvrir le menu contextuel et sélectionner l'option de cette valeur.
Copier ensuite chaque cellule de données du tableau dynamique dans la feuille Excel en sélectionnant la cellule devant recevoir ce champ puis en cliquant sur le bouton droit de la souris pour ouvrir le menu contextuel et choisir l'option (ou bien Ctrl+V).
 |

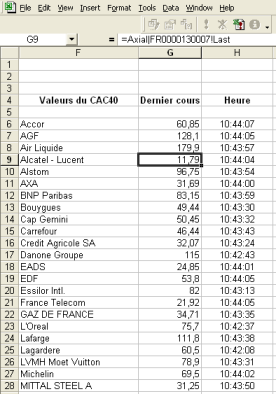

Dans la cellule Excel, une formule du type suivant s'inscrit pour définir la donnée à importer : =Axial|FR0000130007!Last Cette chaine de caractères comprend trois parties :
la première et la seconde partie sont séparées par le caractère | (barre verticale ou "pipe") la seconde et troisième partie sont séparées par le caractère ! (point d'exclamation) |
Ou alternativement aux points iii et iv précédents, sélectionnez un bloc de cellules du tableau dynamique en maintenant appuyé la touche Ctrl et copier son contenu en appuyant simultanément sur les touches Ctrl+C. Puis coller ce bloc dans Excel en appuyant simultanément sur les touches Ctrl+V.
Ouvrir le flux temps réel : les données se mettent alors à jour dans Excel.
La feuille Excel étant ouverte, quand on arrête et redémarre Axial Finance il convient de réactiver la liaison DDE dans la feuille Excel. Pour celà, double cliquez dans une cellule de la feuille Excel contenant une donnée puis cliquez dans une cellule vide d'Excel. La liaison se rétablit automatiquement.
Axial Finance étant ouvert, quand on réouvre une feuille Excel déjà paramétrée avec les liens DDE, Excel affiche alors une fenêtre de dialogue posant la question :
"The workbook you opened contains automatic links to information in another workbook. Do you want to update this workbook with changes made to the other workbook ?"
Cliquer sur le bouton pour accepter la mise à jour.
Chaque donnée du carnet d'ordres peut être exportée dans Excel (voir la liste ci-dessous). Pour insérer dans la feuille Excel une de ces données :
Cliquer dans la cellule de la feuille Excel devant recevoir une donnée
Dans la barre de formule d'Excel écrire la suite de caractères :
le signe =
Axial
le caractère | (barre verticale ou "pipe")
le code ISIN de la valeur (12 caractères) ou le code axial si le code ISIN n'est pas défini
le caractère ! (point d'exclamation)
le code de la donnée (voir la liste ci-dessous)
Exemple =Axial|FR0000130007!Level1BidPrice
Appuyer sur la touche Entrée
Signification
Nom de la valeur
Code isin
Place boursière
Code local dans Axial Finance
Dernier cours
Date du jour
Heure du dernier cours
Volume de la dernière transaction
Volume cumulé de la séance
Cours d'ouverture de la séance
Plus haut de la séance
Plus bas de la séance
Clôture de la veille
Prix de la meilleure offre
Volume de la meilleure offre
Heure de la meilleure offre
Prix de la meilleure demande
Volume de la meilleure demande
Heure de la meilleure demande
Prix des offres niveau X (où le caractère X = 1, ou 2 ... pour le rang du niveau)
Volume des offres niveau X
Nombre d'offres niveau X
Prix des demandes niveau X
Volume des demandes niveau X
Nombre de demandes niveau X
en haut au centre de
du menu d'
