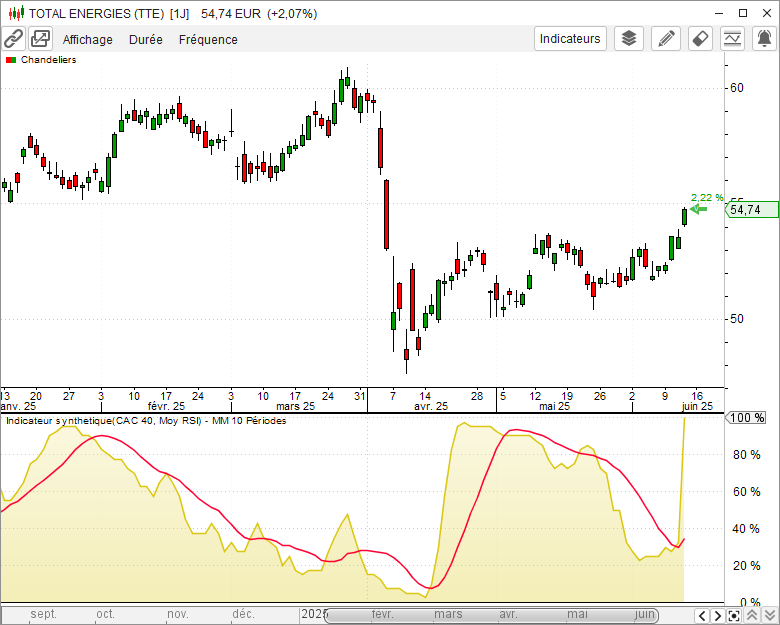

5.3. Exemple d'un indicateur synthétique basé sur le RSI

1. Généralités

1.1. Introduction

Au menu général sélectionner l'onglet Écran Graphiques.

Le module Écran Graphiques permet d'effectuer les opérations suivantes disponibles selon la version du logiciel :

  1. Analyses graphique et technique des valeurs à partir de leurs cours "fin de journée" ou "intraday".

  2. Suivi de l'évolution des marchés en temps réel.

  3. Détection en temps réel des alertes programmées.

  4. Analyse graphique du résultat des stratégies mises en œuvre (voir au chapitre Systèmes de trading).
  5. Passage d'ordres de bourse vers un courtier (voir au chapitre Passage d'ordres).
  6. Suivi en temps réel de toutes les transactions d'une liste de valeurs.

1.2. Présentation graphique en multi fenêtrage

Le module Écran Graphiques permet d'ouvrir, simultanément dans un même espace de travail à l'emplacement choisi par l'utilisateur et sur un ou plusieurs écrans connectés à l'ordinateur, les fenêtres suivantes :

Fenêtres graphiques

Chaque fenêtre graphique affiche les cours d'une valeur au choix (une même valeur peut être présente dans plusieurs fenêtres graphiques à la fois).

Tableaux dynamiques Expert et Maestro

Selon la version deux ou plusieurs Maestro uniquement tableaux dynamiques peuvent être ouverts. Chaque tableau affiche, pour une liste de valeurs, les données transmises dans le flux en temps réel.

Screeners Expert et Maestro

Selon la version un ou plusieurs Maestro uniquement screeners peuvent être ouverts. Chaque screener calcule et affiche en temps réel les valeurs qui parmi une liste choisie répondent à la règle de screening pour la périodicité sélectionnées.

Palmarès Expert et Maestro

Selon la version deux ou plusieurs Maestro uniquement palmarès peuvent être ouverts. Chaque palmarès calcule et affiche en temps réel le classement d'une liste de valeurs pour une durée et une périodicité sélectionnées.

Carnets d'ordres Expert et Maestro

Chaque carnet d'ordres affiche en temps réel les meilleurs offres et demandes d'une valeur. Deux formes de présentation des carnets d'ordres sont disponibles : sous forme tabulaire ou sous forme d'histogramme.

Listes de transactions Expert et Maestro

Chaque liste de transactions affiche en temps réel les transactions de la séance en cours d'une valeur.

TickFlow Maestro uniquement

La fenêtre TickFlow affiche en temps réel la totalité des transactions exécutées en bourse pour une liste de valeurs.

Note

Il n'y a pas de limitation du nombre de fenêtres graphiques, carnets d'ordres et listes de transactions pouvant être ouverts simultanément.

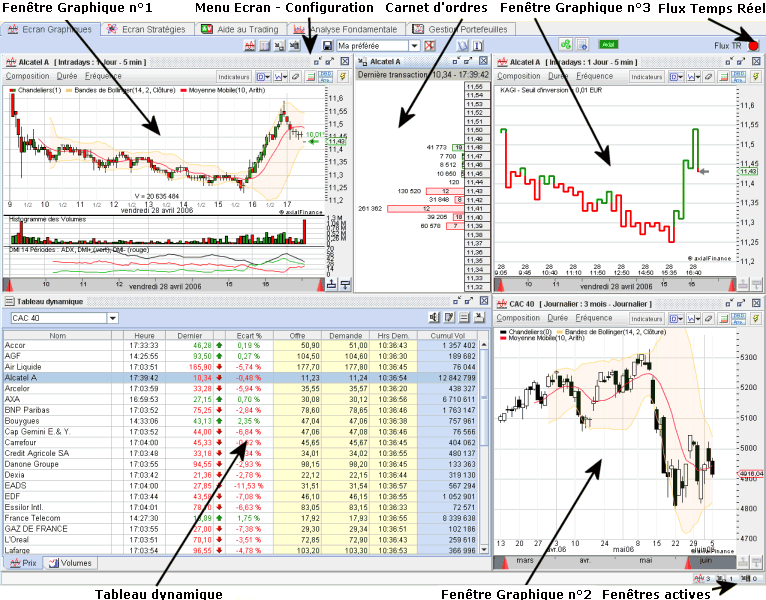

Exemple d'organisation d'un espace de travail :

Le module Écran Graphiques comprend dans sa partie supérieure un ensemble de boutons pour ouvrir les différentes fenêtres (ceci est également possible depuis le menu général Espace de travail option Nouvelle fenête), un champ de recherche de valeurs et le bouton d'état du flux temps réel.

Pour ajouter une fenêtre graphique dans l'espace de travail ouvert. A l'ouverture d'une nouvelle fenêtre graphique, sa composition est celle définie par défaut au menu Préférences et les cours sont ceux de la valeur sélectionnée dans la liste des valeurs. La composition et la valeur pourront après être modifiées.

Pour ouvrir un tableau dynamique.

Pour ouvrir un screener.

Pour ouvrir un palmarès.

Pour ouvrir un carnet d'ordres au format tabulaire de la valeur sélectionnée dans la liste des valeurs.

Pour ouvrir un carnet d'ordres au format en histogramme de la valeur sélectionnée dans la liste des valeurs.

Pour ouvrir une liste de transactions de la séance en cours de la valeur sélectionnée dans la liste des valeurs.

Pour ouvrir la fenêtre TickFlow.

Pour ouvrir le portefeuille de trading.

Pour afficher le courtier sélectionné et l'état de la connexion (Rouge = fermée, Vert = ouverte). Dans le cas ou la connexion au courtier s'interrompt (bouton devenant rouge), cliquez sur ce bouton pour la réinitialiser.

A l'extrème droite, le bouton Flux TR indiquant l'état du flux (vert pour ouvert et rouge pour fermé) et si nécessaire pour commander l'ouverture et le fermeture du flux.

Important

Pour supprimer une fenêtre de l'espace de travail ouvert, deux méthodes sont possibles :

  1. Pour une suppression définitive, cliquer sur le bouton situé dans l'angle en haut à droite de la fenêtre puis ré-enregistrer cet espace de travail au menu général. Sans la commande de ré-enregistrement, la fenêtre sera à nouveau présente au rappel de cet espace de travail.

  2. Pour une suppression provisoire, mettre la fenêtre en icône en cliquant sur le bouton situé dans l'angle en haut à droite de la fenêtre.

La partie centrale contient les différentes fenêtres ouvertes de l'espace de travail ouvert.

En bas, une barre d'état mémorise les étiquettes des fenêtres de l'espace de travail mises en icônes. A droite ce cette barre d'état, un ensemble de compteurs indiquent le nombre de fenêtres ouvertes de chaque type :

1.3. Positionnement et dimensionnement des fenêtres

Les dimensions des fenêtres graphiques, tableau dynamique, carnets d'ordres et listes de transactions sont ajustables par l'utilisateur. En sélectionnant un bord de la fenêtre avec le curseur de la souris, celui se change en une flèche horizontale ou verticale. Garder alors appuyé le bouton gauche de la souris et glisser verticalement ou horizontalement pour obtenir la dimension voulue.

Pour déplacer une fenêtre, appuyer avec le bouton gauche de la souris sur la bordure supérieure. En gardant le bouton appuyé, déplacer alors le curseur de la souris à l'endroit désiré.

Pour faciliter le positionnement précis des fenêtres, Axial Finance est doté d'un système d'arrimage automatique. Quand la bordure verticale ou horizontale d'une fenêtre approche d'un bord de Écran Graphiques, en relâchant alors le bouton gauche de la souris, la fenêtre se colle contre cette bordure.

Pour chaque espace de travail les dimensions et positions des fenêtres sont conservées en mémoire.

1.4. Détachement des fenêtres de la zone Écran Graphiques

Dans le cas d'une configuration matérielle avec plusieurs écrans ou d'un seul écran de très grande dimension, il peut être utile de pouvoir détacher des fenêtres de la zone occupée par Écran Graphiques pour les positionner en dehors.

Axial Finance possède un dispositif de détachement de la fenêtre. Chaque fenêtre possède en haut à gauche un bouton qui permet en cliquant dessus de détacher la fenêtre et de la rattacher ensuite dans la zone Écran Graphiques.

1.5. Liaison entre fenêtres graphiques

Quand plusieurs fenêtres sont ouvertes dans un espace de travail, il est souvent utile de lier certaines d'entre elles pour qu'elles affichent toujours la même valeur sur des durées ou des fréquences différentes. Une fois les fenêtres liées, tout changement de valeur dans l'une d'entre elles s'applique également aux autres fenêtres liées.

Axial Finance possède cette possibilité de liaison et permet de définir plusieurs groupes indépendants de fenêtres liées.

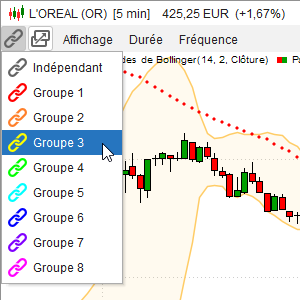

Dans l'angle supérieur gauche de la fenêtre, un bouton représentant une chaine ouvre un menu permettant de choisir une groupe parmi six. Chaque groupe est symbolisé par une chaine de couleur. Toutes les fenêtres ayant la chaine de même couleur seront automatiquement liées ensemble. Il est ainsi possible de définir six groupes distincts de fenêtres liées.

Pour retirer une fenêtre d'un groupe, sélectionner la première option de la liste déroulante.



1.6. Gestion des espaces de travail

Un espace de travail est défini par :

  1. Son nom

  2. Les différentes fenêtres qui le compose (en positions et dimensions)

  3. Les valeurs ou liste de valeurs sélectionnées dans chaque fenêtre

  4. La composition des fenêtres graphiques : durée et fréquence des cours du graphique, indicateurs techniques sélectionnés

Pour enregistrer ou ré-enregistrer en mémoire l'espace de travail ouvert, choisir au menu général Espace de travail l'option Enregistrer puis choisir :

  • sous... et définir ensuite le nom de cet espace

  • ou le nom de l'espace ouvert en caractères gras pour le ré-enregistrer

Pour rappeler un espace de travail mémorisé, cliquer sur son nom dans la liste des espaces du menu général Espace de travail.

Important

Lors du changement d'espace de travail, les modifications éventuelles effectuées sur l'espace qui va être fermé ne seront pas automatiquement enregistrées. Pour les retrouver à l'ouverture suivante de cet espace il convient de les enregistrer avant de changer d'espace.

Pour supprimer un espace de travail, choisir au menu général Espace de travail l'option Supprimer puis cliquer sur son nom.

Note

Il n'y a pas de limitation du nombre d'espaces de travail pouvant être créés.

2. Fenêtre graphique

2.1. Description d'une fenêtre graphique

Chaque fenêtre graphique comprend les éléments suivants :

2.1.1. Menu de la fenêtre graphique

Menu Affichage avec les options :

Indicateurs

pour ouvrir la fenêtre de sélection et de paramétrage des indicateurs techniques du graphique

Échelle des cours

pour choisir le type d'échelle verticale du graphique principal (linéaire, logarithmique)

Ouvrir carnet d'ordres Expert et Maestro

pour ajouter dans le graphique le carnet d'ordres transmis par le flux en temps réel (uniquement dans le cas d'un graphique en durée intradays)

Définir Résistances-Supports

pour saisir ou modifier les niveaux de résistance et support de la valeur du graphique

Day By Day

Pour afficher l'analyse graphique réalisée par Day By Day ainsi que les recommandations (si abonnement en cours de validité).

Alertes en temps réel Expert et Maestro

pour ouvrir la fenêtre de dialogue permettant d'ajouter ou de modifier une alerte en temps réel sur la valeur du graphique.

Stratégies en temps réel Maestro uniquement

pour ouvrir la fenêtre de dialogue permettant de définir, activer et désactiver l'exécution d'une stratégie en temps réel et ouvrir/fermer les positions dans le portefeuille de trading.

Afficher la zone de trading Expert et Maestro

pour faire apparaître en haut de graphique la zone dans laquelle s'affichent les données en temps réel et la commande de passage d'un ordre chez le courtier

Masquer le menu du graphique

pour faire disparaître/réapparaître le menu du graphique (permettant ainsi d'agrandir la surface disponible pour le graphique dans la fenêtre graphique)

Masquer le zoomCurseur

pour faire disparaître/réapparaître le zoomCurseur en bas du graphique (permettant ainsi d'agrandir la surface disponible pour le graphique dans la fenêtre graphique)

Style du graphique

Pour définir un style spécifique à cette fenêtre graphique et ne pas tenir compte du style général par défaut défini au menu général Préférences option Définition du graphique par défaut.

Reproduire le graphique

Pour ajouter dans l'espace de travail ouvert une nouvelle fenêtre graphique identique à celle-ci.

Tracer

pour tracer des droites, segments, canaux, ellipses, rectangles, triangles, flèches et fourchettes d'Andrews dans le graphique

Activer (ou désactiver) effet aimant

pour activer (ou désactiver) le mode de positionnement précis des extrémités des tracés dans le graphique.

Texte

pour ouvrir la fenêtre de dialogue de saisie d'un texte dans le graphique

Outils Fibonacci, Gann

pour sélectionner les options relatives au tracé des courbes de Fibonacci, de Gann ou de la Droite de Vitesse

Effacer les signaux

pour effacer du graphique les signaux tracés lors de l'application d'un signal, d'une règle, d'une stratégie ou la détection d'alertes en temps réel.

Correction dividendes Expert et Maestro

pour activer/désactiver la correction des cours avec les dividendes distribués.

Recharger les cours

pour recharger dans le graphique et mémoriser dans la base de données du logiciel la totalité de l'historique des cours disponibles (si abonnement en cours de validité).

Bloc notes

pour ouvrir le bloc notes de la valeur permettant de garder en mémoire un texte libre (2000 caractères maximum par valeur)

Redimensionner le graphique

pour redimensionner directement le graphique à la dimension définie lors de la dernière exportation.

Exporter le graphique

pour ouvrir la fenêtre d'exportation du graphique dans un fichier image

Envoyer le graphique par email

pour envoyer l'image du graphique par email à un ou plusieurs destinataires.

Aide fenêtre graphique

pour consulter le chapitre "Fenêtre graphique" du manuel utilisateur

Note

Les options du menu Affichage sont également accessibles depuis le menu contextuel qui s'ouvre en cliquant avec le bouton droit de la souris dans le graphique.

Menu Durée pour définir la durée des cours affichée dans la position de repos du zoomCurseur. Cette durée sera automatiquement ajustée avec l'utilisation du zoomCurseur (voir ci-après le mode de fonctionnement).

  • En nombre de barres Expert et Maestro

  • En nombre de jours Expert et Maestro

  • En nombre de semaines Expert et Maestro

  • En nombre de mois et années

Menu Fréquence avec les options :

  • en tick by tick ou n ticks Expert et Maestro

  • En Tick Volume Expert et Maestro

  • En Range Bar Expert et Maestro

  • en 1 ou n secondes Expert et Maestro

  • en minutes et heures Expert et Maestro

  • en journalier, hebdomadaire ou mensuel

2.1.2. Boutons de fonctions

Ces boutons permettent une commande directe des fonctions les plus fréquemment utilisées :

Pour ouvrir la fenêtre de sélection des indicateurs techniques à afficher dans le graphique

Pour choisir dans le menu déroulant le numéro du calque de la fenêtre graphique (voir la définition de la notion de calque au paragraphe Mode de tracé multi plans)

Pour choisir dans le menu déroulant le type de tracé à effectuer (segment, canal, flèche, horizontale, cercle, etc)

Pour activer la fonction gomme permettant d'effacer les indicateurs techniques et les tracés sur le graphique

Pour définir et afficher dans le graphique les 6 niveaux de résistance et support de la valeur

2.1.3. Le graphique principal et les graphiques secondaires

Le graphique principal affiche les cours de la valeur et les indicateurs techniques dont l'échelle verticale est identique à celle des cours (par exemple moyennes mobiles, bandes de Bollinger).

En dessous du graphique principal, un maximum de 4 graphiques secondaires peuvent être ajoutés pour afficher les autres indicateurs techniques.

2.1.4. Le zoomCurseur

Le zoomCurseur est situé en bas de la fenêtre du graphique :

Il permet de déplacer horizontalement le graphique sur l'échelle des temps et de zoomer sur un intervalle de temps quelconque.

2.1.5. Les boutons pour la rotation des graphiques secondaires

Les deux boutons et pour faire défiler verticalement comme dans un diaporama, vers le haut ou vers le bas, les indicateurs techniques sélectionnés dans les graphiques secondaires ouverts.

2.2. Sélection d'une valeur dans une fenêtre graphique

Pour afficher les cours d'une valeur dans une fenêtre graphique, sa sélection s'effectue à partir de la liste des valeurs à gauche de l'écran.

Deux modes de fonctionnement sont disponibles : Mode simple clic ou Mode double clic. le choix du mode s'effectue au menu général Préférences option Liste des valeurs. Le premier mode est plus direct mais tout clic entrainera un changement de valeur alors que dans certains cas la raison du clic peut être différente. Ce premier mode a l'avantage de permettre le défilement rapide dans un graphique d'une succession de valeurs en appuyant sur les touches Vers le haut ou Vers le bas du clavier pour balayer une liste de valeurs.

Quand plusieurs fenêtres graphiques sont ouvertes, on peut vouloir changer de valeur dans une seule fenêtre ou bien certaines de ces fenêtres en même temps. Pour définir un groupe de fenêtres liées ensemble, voir la procédure définie au paragraphe Liaison de fenêtres graphiques entre elles.

En cliquant ou double cliquant (selon le mode choisi) sur une valeur de la liste de référence, cette valeur sera affectée à la fenêtre sélectionnée et aux autres fenêtres de son groupe de fenêtres liées.

Alternativement, la méthode Glisser - Déposer est aussi disponible pour l'affectation d'une valeur à un groupe de fenêtres liées. On sélectionne la valeur dans la liste des valeurs puis en gardant appuyé le bouton gauche de la souris on la glisse au-dessus d'une fenêtre graphique du groupe et on relâche le bouton.

Note

Il est également possible de frapper au clavier le code mnémonique de la valeur pour l'afficher directement dans le graphique sélectionné préalablement avec la souris. Par exemple, si la place boursière Euronext Paris est sélectionnée dans la liste des valeurs, pour afficher Alcatel-Lucent il suffit de frapper au clavier ALU. Si une autre place boursière est sélectionnée, il faudra alors ajouter un espace et le code du pays après le code mnémonique, ainsi ALU FR

2.3. Affichage des indicateurs techniques

Pour afficher les indicateurs techniques dans le graphique, cliquer sur le bouton Indicateurs dans la barre d'icônes pour ouvrir la fenêtre de dialogue ci-dessous.

Cette fenêtre de dialogue peut également être ouverte à partir du menu contextuel du graphique (clic droit dans le graphique) ou du menu Affichage.

Cette fenêtre de dialogue comprend deux onglets pour choisir les indicateurs techniques du graphique principal ou des graphiques secondaires.

2.3.1. Graphique principal

  1. Dans la liste déroulante Type graphique sélectionner le type de représentation : Cours, Points et Figures, Kagi ou Carnets de transactions.

  2. Ensuite, transférer les indicateurs techniques de la Bibliothèque à gauche dans le cadre Sélection à droite. Pour transférer, double cliquer sur l'indicateur technique ou bien le sélectionner et cliquer sur le bouton

    Un même indicateur technique peut-être ajouté dans le graphique plusieurs fois.

    Pour supprimer un indicateur technique, le sélectionner dans le cadre Sélection et cliquer sur le bouton ou bien appuyer sur la touche Suppr du clavier.

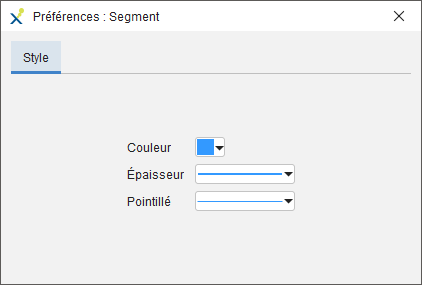

  3. Pour chaque indicateur technique, définir le style de sa courbe et ses paramètres en le sélectionnant dans le cadre Sélection. Les paramètres disponibles s'affichent juste en dessous ainsi que les styles possibles. Pour chaque courbe composant l'indicateur et selon sa nature, le style permet le choix :

    1. de la forme de la courbe : ligne continue monocolor, ligne continue bicolor vert/rouge, suite de points monocolor, suite de points bicolor vert/rouge, bande colorée, histogramme monocolor, histogramme bicolor, ....

    2. de sa couleur

    3. de l'épaisseur du trait

    4. du type de pointillé

Note

La suppression d'un indicateur technique du graphique peut aussi s'effectuer directement en cliquant sur le bouton d'activation de la fonction gomme en haut à droite de la fenêtre graphique puis sur le nom de cet indicateur dans la légende du graphique.

2.3.2. Graphiques secondaires

Un grand nombre d'indicateurs techniques sont disponibles dans Axial Finance pour affichage dans les graphiques secondaires.

Quatre graphiques secondaires au maximum peuvent être visibles simultanément dans la fenêtre graphique en dessous du graphique principal. Quand le nombre d'indicateurs techniques sélectionnés est supérieur au nombre d'indicateurs visibles, un système de Diaporama permet de les faire défiler verticalement. Pour cela, cliquer sur les boutons et pour obtenir le défilement vertical dans un sens ou dans l'autre.

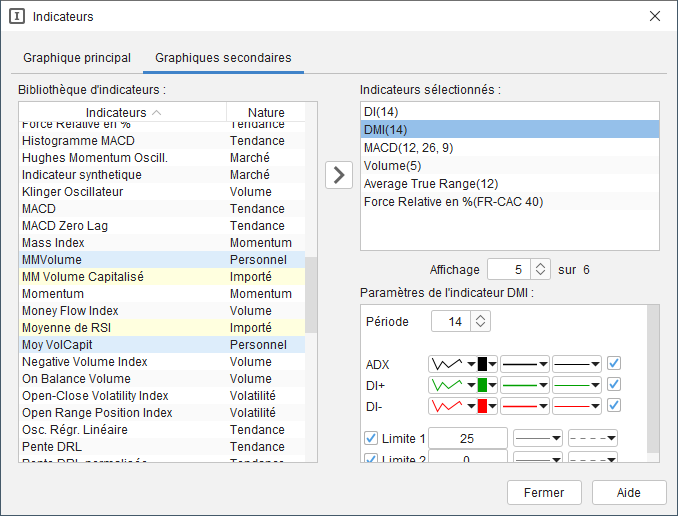

  1. Transférer les indicateurs techniques de la Bibliothèque à gauche dans le cadre Sélection à droite. Pour ce transfert, double cliquer sur l'indicateur technique ou bien le sélectionner et cliquer sur le bouton

    Un même indicateur technique peut-être mis dans le graphique plusieurs fois.

    Pour supprimer un indicateur technique, le sélectionner dans le cadre Sélection et cliquer sur le bouton ou bien appuyer sur la touche Suppr du clavier.

  2. Pour chaque indicateur technique, définir ses paramètres en le sélectionnant dans le cadre Sélection et en choisissant ses paramètres disponibles juste en dessous.

    Pour chaque indicateur technique, on peut ajouter le tracé de deux lignes de seuils en cochant les cases correspondantes et en saisissant le niveau du seuil.

  3. Définir le nombre de graphiques secondaires visibles simultanément (4 au maximum). Choisir ce nombre de 0 à 4 dans la boite Affichage.

La hauteur de chaque graphique secondaire peut être modifiée en plaçant le marqueur de la souris au dessus du trait horizontal de séparation de ces graphiques et en glissant verticalement avec la souris tout en gardant le bouton gauche appuyé.

Quand la souris se trouve à l'intérieur d'un graphique secondaire, les deux boutons et apparaissent à l'angle supérieur droit du graphique secondaire. En cliquant sur l'icône on supprime définitivement ce graphique secondaire de la fenêtre graphique (action identique à l'effacement de l' indicateur technique avec la gomme). En cliquant sur le bouton (ce bouton n'est présent que si plusieurs graphiques secondaires sont ouverts), alors ce graphique va occuper toute la hauteur des graphiques secondaires visibles, les autres graphiques secondaires étant provisoirement cachés. Pour afficher tous les graphiques secondaires, cliquer à nouveau sur ce bouton.

2.4. Choix du style de tracé des graphiques

Le style des fenêtres graphiques (couleur de fond, quadrillage, ...) peut être défini à deux niveaux différents :

  1. au menu général Préférences option Définition du graphique par défaut. Dans ce cas le style choisi s'appliquera à tous les graphiques sauf sur les graphiques pour lesquels un style spécifique a été spécifié.

  2. au menu Affichage option Style du graphique de la fenêtre graphique pour spécifier un style spécifique à cette fenêtre. Quand un style spécifique a été spécifié pour une fenêtre, celle-ci gardera ce style tant qu'un retour au style des préférences du menu général n'a pas été demandé en cliquant sur le bouton Retour aux préférences générales présent dans la fenêtre de définition du style.

Éléments du style :

  • La couleur du fond

  • La présence et la couleur des légendes

  • La couleur de la graduation des échelles

  • La couleur et l'affichage en train plein ou en pointillé du quadrillage horizontal

  • La couleur et l'affichage en train plein ou en pointillé du quadrillage vertical

  • La couleur de la mire écran

  • La couleur des flèches de signaux résultant d'un signal appliqué dans le graphique

  • La couleur et la présence d'une ligne pointillé marquant le cours de clôture de la veille en intraday

  • la distance en pixels, quand le zoomCurseur est en position de repos, entre la position du dernier cours à droite et la bordure verticale de l'échelle des pris.

  • L'affichage au niveau du dernier cours d'une flèche avec le % de variation de ce dernier cours par rapport au cours de la veille ou au cours d'ouverture de la séance.

2.5. Échelle verticale du graphique principal

L'échelle verticale du graphique principal est déterminée automatiquement par défaut de façon à ajuster au mieux le tracé du graphique des cours à la hauteur disponible de la fenêtre graphique.

Pour modifier les graduations maximum et minimum de l'échelle, appuyer et glisser verticalement avec la souris dans la zone de l'échelle :

  • En commençant par appuyer dans la partie supérieure de l'échelle, la graduation maximum sera modifiée.

  • En commençant par appuyer dans la partie inférieure de l'échelle, la graduation minimum sera modifiée.

Quand les graduations maximum ou minimum ont été changées par l'utilisateur, un trait vertical bleu clair en bordure gauche de l'échelle rappelle ce changement, et les extrémités verticales de ce trait bleu indiquent les graduations maximum et minimum calculées par le mode automatique.

Après une modification de l'échelle, double cliquer dans la zone de l'échelle pour revenir au mode automatique.

Pour choisir une échelle verticale logarithmique ou bien revenir en échelle linéaire, sélectionner ce mode au menu Affichage de la fenêtre graphique, options Échelle des cours puis Logarithmique ou Linéaire.

2.6. Fonctionnement du zoomCurseur

Le zoomCurseur permet de déplacer horizontalement le graphique sur l'échelle des temps et de zoomer sur un intervalle de temps quelconque.

Ce zoomCurseur comprend deux parties :

  • La partie principale avec la graduation de l'échelle et le curseur pour commander le déplacement horizontal du graphique. Ce déplacement peut s'effectuer de plusieurs façons différentes :

    1. En saisissant avec la souris la partie centrale du curseur, l'ensemble du graphique se décale vers la droite ou vers la gauche.

    2. En saisissant l'extrémité gauche du curseur, l'origine à gauche des cours est décalée, la position du dernier cours à droite reste inchangée.

    3. En saisissant l'extrémité droite du curseur, l'extrémité à droite des cours est décalée, la position du premier cours à gauche reste inchangée.

    4. En cherchant à déplacer le curseur au delà de l'extrémité droite ou gauche, on commande le défilement rapide du graphique.

  • A droite les trois boutons :

    1. pour décaler à gauche d'une seule barre à chaque clic

    2. pour décaler à droite d'une seule barre à chaque clic

    3. pour remettre le graphique dans sa position de repos

La position de repos du graphique correspond pour la durée et la périodicité sélectionnée au positionnement des cours sur la totalité de la largeur disponible dans la fenêtre graphique. Quand par exemple une durée de 6 mois en fréquence Journalier sont sélectionnées, la position de repos affiche sur la largeur disponible les 6 derniers mois de cours. Ensuite, l'utilisation du zoomCurseur permet de remonter dans le temps jusqu'à l'origine des cours présents dans la base de données du logiciel.

Dans le cas des graphiques en fréquence intraday (tick by tick, secondes, minutes ou heures) la durée de l'historique disponible dans le graphique dépend de la durée sélectionnée. Plus la durée est grande, plus il sera possible de remonter dans le temps. Par exemple en sélectionnant une durée de 2 jours, il sera possible de remonter 5 jours en arrière au maximum. Pour aller au delà, il faudra sélectionner une durée plus longue, par exemple une semaine.

2.7. Curseur X,Y et étiquette d'un cours

En appuyant avec le bouton gauche de la souris sur la surface du graphique et en se déplaçant, Axial Finance affiche un curseur (traits vertical-horizontal) ainsi qu'une étiquette avec le détail du cours la date de la verticale, ainsi que la valeur des indicateurs présents dans le graphique principal et les graphiques secondaires :

2.8. Exportation de l'image d'un graphique

Le graphique peut être exporté dans un fichier image de type PNG (Portable Network Graphics). L'utilisateur a ensuite la possibilité d'inclure ce graphique dans un document ou bien de le transmettre dans un email.

L'image peut être exportée :

  • avec la même dimension en pixels que celle de la fenêtre graphique ouverte

  • avec une dimension différente fixée en pixels ou en centimètres

  1. Au menu Affichage de la fenêtre graphique choisir l'option Exporter le graphique pour ouvrir la fenêtre de dialogue ci-contre.

  2. Définir l'adresse du Répertoire de destination où sera enregistré le fichier image en cliquant sur le bouton Modifier.

  3. Choisir l'unité de mesure de la dimension de l'image, Pixels ou Millimètres. Dans le cas d'une dimension en millimètres, l'utilisateur peut aussi définir la résolution de l'image en ppp (pixels per inch).

  4. Choisir la dimension de l'image en cochant Taille Écran, ou Taille Variable et en fixant alors la largeur et la hauteur (en pixels ou millimètres).

  5. Cliquer sur le bouton Exporter. Le fichier image est disponible dans le répertoire de destination.

3. Outils graphiques

3.1. Généralités

Axial Finance permet d'inscrire dans les graphiques des segments, droites, textes, rectangles, triangles, cercles, figures de Fibonacci, Gann, etc .. en nombre illimité.

Ces tracés sont conservés automatiquement en mémoire et réapparaissent automatiquement à la sélection de la valeur.

Pour effectuer un tracé, on peut :

  • soit dans la barre d'icônes de la fenêtre graphique choisir dans le menu déroulant à l'icône le type de figure à tracer,

  • soit choisir au menu Affichage de la fenêtre graphique l'option Tracer puis le type de figure à tracer.

Important

Dès la sélection d'une figure à tracer, le marqueur de la souris se change en croix pour signifier l'activation de cette fonction et une étiquette attachée au marqueur de la souris indique la figure choisie. A la fin du tracé d'une figure, cette fonction reste activée permettant ainsi de tracer une autre figure de même type, et ainsi de suite. Pour terminer ou interrompre la fonction de tracé, cliquer dans le graphique avec le bouton droit de la souris ou bien appuyer sur la touche Echap du clavier.

3.2. Mode de tracé multi plans

Axial Finance permet de mettre en œuvre un mode de tracé multi plans ou encore dénommé mode calques.

Avec ce mode de tracé, l'utilisateur peut décider de tracer les différentes figures graphiques dans un calque particulier, étant entendu que ces tracés seront invisibles quand le graphique est demandé pour un autre calque. Six calques différents sont disponibles.

Pour une valeur, une analyse inscrite dans un des calques sera invisible des autres calques. Ces différentes analyses peuvent être regroupées dans un même graphique en sélectionnant le calque global Tous.

  • Définir le calque avant de commencer le tracé des figures dans le graphique. Parmi les boutons de fonctions de la fenêtre graphique ouvrir le menu déroulant du bouton et choisir l'option Tous ou bien un des 6 calques.

  • Quand l'option Tous est sélectionnée, les tracés effectués seront visibles dans tous les calques.

  • Quand le graphique est dans l'un des 6 calques les tracés effectués ne seront visibles que dans ce calque ou bien dans le calque Tous.

3.3. Tracé de droites horizontales, verticales, obliques ou parallèles

Sélectionner le type de droite à tracer comme indiqué ci-dessus.

  • Pour une droite horizontale ou verticale, cliquer une seule fois dans le graphique pour définir l'emplacement de la droite

  • Pour une droite oblique, cliquer successivement deux fois pour définir deux points de cette oblique

  • Pour deux droites parallèles, cliquer successivement trois fois pour définir ces parallèles

Pour modifier la position d'une droite tracée, la sélectionner avec le curseur de la souris et glisser dans le graphique en gardant le bouton gauche de la souris appuyé.

Pour effacer une droite, la sélectionner avec le curseur de la souris et cliquer avec le bouton droit de la souris pour faire apparaître le menu contextuel puis choisir l'option Effacer, ou bien frapper sur la touche Suppr du clavier.

3.4. Tracé de segments de droite, flèches, rectangles, triangles, cercles ou ellipses

3.4.1. Tracé

Sélectionner le type de tracé :

  • cliquer avec le bouton gauche de la souris à l'emplacement de l'origine de la figure

  • puis, selon le type de figure, successivement aux autres points définissant la figure

3.4.2. Déplacement

  • Sélectionner une extrémité de la figure ou bien toute la figure en positionnant le curseur de la souris au-dessus de sa partie centrale. Un symbole carré apparaît à l'extrémité sélectionnée ou toutes les extrémités de la figure.

  • Appuyer et garder enfoncé le bouton gauche de la souris tout en la déplaçant.

  • Quand l'extrémité ou la figure est à l'emplacement voulu, relâcher le bouton gauche de la souris.

3.4.3. Copie

  • Sélectionner la figure en positionnant le curseur de la souris au-dessus.

  • Cliquer avec le bouton droit de la souris pour ouvrir le menu contextuel et choisir l'option Copier.

La copie se place en dessous de l'original et peut être ensuite déplacée.

3.4.4. Effacement

  • Sélectionner la figure en positionnant le curseur de la souris au-dessus.

  • Cliquer avec le bouton droit de la souris pour ouvrir le menu contextuel et choisir l'option Effacer ou bien frapper sur la touche Suppr du clavier.

3.4.5. Modification des caractéristiques

  • Sélectionner la figure en positionnant le curseur de la souris au-dessus.

  • Cliquer avec le bouton droit de la souris pour ouvrir le menu contextuel et choisir l'option Modifier pour ouvrir la fenêtre de dialogue ci-dessous :

  1. Ouvrir l'onglet Tracé

  2. Choisir l'épaisseur du trait

  3. Choisir le trait plein ou l'un des types de pointillé

  4. Ouvrir l'onglet Couleur

  5. Choisir la couleur dans la palette

3.4.5.1. Fonction aimant pour un positionnement précis dans le graphique

Pour certains tracés, l'utilisateur peut désirer positionner une extrémité exactement à l'emplacement du prix le plus haut, le plus bas, en clôture, etc ... d'un cours. Pour cela Axial Finance dispose de la fonction aimant que l'on active (ou désactive) depuis le menu Affichage de la fenêtre du graphique.

L'aimant étant activé, faire glisser l'extrémité du tracé à positionner à proximité du prix du cours visé. A l'approche de ce prix, un cercle gris apparaît sur ce prix pour indiquer sa sélection. Relâcher le bouton gauche de la souris. L'extrémité du tracé se positionne alors automatiquement sur ce prix.

3.5. Écriture de textes

3.5.1. Écriture d'un nouveau texte

  1. Sélectionner l'option Texte comme indiqué ci-dessus pour ouvrir la fenêtre de dialogue ci-contre.

  2. Saisir le texte et définir la police, le style et la taille des caractères.

  3. Choisir la couleur du texte en ouvrant l'onglet Couleur pour obtenir la palette de choix.

Le premier caractère du texte se positionne selon le cas à l'emplacement du marqueur de la souris au moment de l'ouverture du menu contextuel ou bien en haut à gauche du graphique principal si l'option Texte est ouverte depuis le menu Affichage.

3.5.2. Changement de la position

  • Sélectionner ce texte en plaçant le curseur de la souris au-dessus du premier caractère du texte. L'ensemble du texte s'entoure d'un rectangle.

  • Appuyer et garder enfoncé le bouton gauche de la souris tout en la déplaçant le texte à l'emplacement voulu.

Le déplacement d'un texte dans le graphique principal ne peut se faire qu'à l'intérieur de ce même graphique, ainsi que pour les déplacements à l'intérieur d'un graphique secondaire.

3.5.3. Modification des caractéristiques

  • Sélectionner ce texte en plaçant le curseur de la souris au-dessus du premier caractère du texte. L'ensemble du texte s'entoure d'un rectangle.

  • Soit double cliquer sur ce premier caractère ou bien ouvrir le menu contextuel (clic bouton droit) et choisir l'option Modifier pour ouvrir la fenêtre de dialogue précédente.

  • Procéder ensuite comme pour la saisie d'un nouveau texte.

3.5.4. Effacement

  • Sélectionner ce texte en plaçant le curseur de la souris au-dessus du premier caractère du texte. L'ensemble du texte s'entoure d'un rectangle.

  • Cliquer avec le bouton droit de la souris pour ouvrir le menu contextuel et choisir l'option Effacer ou bien frapper sur la touche Suppr du clavier.

3.6. Tracé des Figures de Fibonacci, de Gann ou des droites de vitesse

La procédure est identique pour tracer chacune de ces figures. Ces figures reposent sur un segment de référence que l'on trace de la même façon qu'un segment ordinaire après avoir défini le type de figure.

  • Sélectionner le type de figure à tracer comme indiqué ci-dessus.

  • Cliquer avec le bouton gauche de la souris à l'origine puis à l'extrémité du segment de référence.

Pour déplacer la figure ou l'annuler, la procédure est identique à celle d'un segment ordinaire appliquée au segment de référence.

Dans le cas des cycles de Fibonacci, le segment de référence est par principe le segment de droite situé sur l'axe horizontal et reliant les deux premiers traits verticaux (l'origine et le trait n°1).

3.7. Tracé des fourchettes d'Andrews

  • Repérer sur le graphique les trois points pivot de la fourchette d'Andrews.

  • Sélectionner le type de figure à tracer comme indiqué ci-dessus.

  • Cliquer successivement avec le bouton gauche de la souris à l'emplacement du premier, second puis troisième point pivot. La figure apparaît à partir du second point pivot et se fige avec le troisième point pivot.

Pour déplacer la figure ou l'annuler, la procédure est identique à celle d'un segment ordinaire.

4. Indicateurs techniques

4.1. Généralités

Axial Finance dispose d'une bibliothèque de nombreux indicateurs techniques pré-programmés et totalement paramétrables.

Ces indicateurs techniques sont classés par nature :

  • Indicateurs de tendance

  • Indicateurs de momentum

  • Indicateurs de volatilité

  • Indicateurs de volumes

  • Indicateurs de marchés

  • Indicateurs de support-résistance

et le bouton Aide de la fenêtre de sélection des indicateurs permet de consulter leur fiche explicative qui :

  • indique la nature de l'indicateur

  • donne sa méthode de calcul

  • présente un exemple graphique

  • précise la manière de l'interpréter

Important

Une documentation spécifique au format PDF indicateurs techniques.pdf est disponible sur le site Internet http://www.axialfinance.com/documents.jsp

5. Indicateur synthétique Expert et Maestro

5.1. Généralités

L'indicateur synthétique est conçu pour calculer pour une liste de valeurs le pourcentage de ces valeurs répondant à une règle de screening ou un signal.

Axial Finance permet :

  1. de choisir une liste de valeurs relative à un marché, un indice ou une liste personnelle

  2. de choisir une règle de screening en bibliothèque

  3. d'afficher cet indicateur synthétique dans un graphique secondaire

Note

Pour obtenir un indicateur synthétique basé sur un des signaux de la bibliothèque, il suffit de créer une règle de screening spécifique en y incluant ce signal sous la condition ET.

5.2. Mise en œuvre

Pour créer et afficher un indicateur synthétique :

  1. Si besoin, créer et ajouter dans la bibliothèque la règle de screening à utiliser dans l'indicateur synthétique (voir au paragraphe Création et édition de règles de screening la procédure de création des règles).

  2. Ajouter l'indicateur synthétique dans un graphique secondaire puis définir ses paramètres.

  3. Définir la couleur de la courbe d l'indicateur

  4. Sélectionner dans la liste déroulante Règle la règle de screening de la bibliothèque à appliquer

  5. Définir la liste des valeurs à utiliser dans le calcul en sélectionnant l'option correspondante : Marché, Indice ou Liste personnelle

  6. Définir la Durée (m) sur laquelle l'indicateur synthétique doit être calculé (cette durée est comptée en nombre de mois)

  7. Lancer le calcul de l'indicateur synthétique en cliquant sur le bouton C

    Important

    A la création de l'indicateur synthétique, le nombre de mois à afficher doit être suffisant pour couvrir l'historique du graphique. Ultérieurement, après les mises à jour quotidienne des cours, il faudra relancer le calcul en affichant 1 mois pour couvrir la période manquante.

5.3. Exemple d'un indicateur synthétique basé sur le RSI

Considérons le RSI de période pRSI et définissons un indicateur personnel qui calcule sa moyenne mobile de période pMM. Écrivons le libellé de cet indicateur personnel sous la forme MMRSI(n, pRSI, pMM)MMRSI est le code de cet indicateur personnel qui comprend donc les 3 paramètres n, pRSI et pMM.

Définissons alors le signal suivant :

MMRSI(0, pRSI, pMM1) > MMRSI(0, pRSI, pMM2)

avec les valeurs suivantes des paramètres :

  • pRSI = 8

  • MM1 = 8

  • pMM2 = 12

Le signal est donc vrai quand la première moyenne mobile MMRSI(0, pRSI, pMM1) est supérieure à la seconde MMRSI(0, pRSI, pMM2).

Le graphique de l'indicateur synthétique présenté en histogramme donne à chaque période le pourcentage des valeurs du CAC 40 pour lesquelles le signal précédent est vrai.
